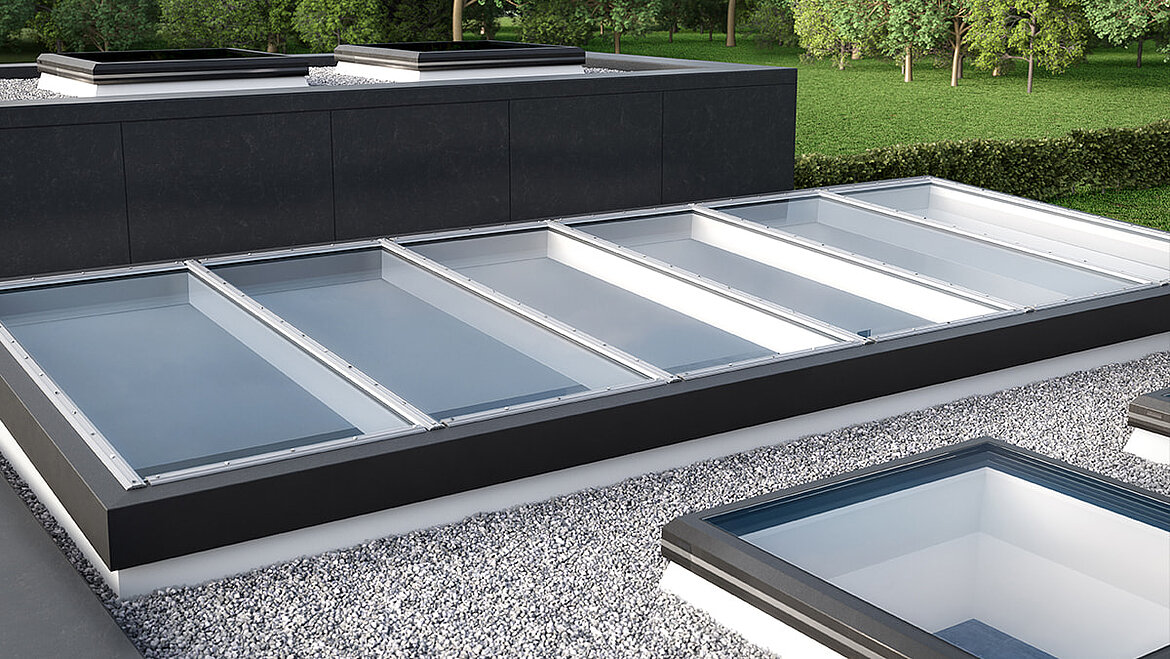

Verrière de toit LAMILUX Résistance au feu F30 / REI30

Associe esthétique et sécurité en cas d’incendie


Aperçu des avantages

Verrière de toit Résistance au feu F30 / REI30


Sécurité

  • Résistance au feu  contrôlée et certifiée à 30 minutes avec intégrité fonctionnelle de tout le système
  • Agrément technique délivré par le centre technique du bâtiment (DIBt) selon la  classification EN13501-2 (REI30) et la DIN 4102-13 (F30)
  • Construction autoportante qui ne nécessite  aucune structure porteuse supplémentaire
  • Aspect visuel originel – Il est à l’identique au système  de verrière architecturale CI  LAMILUX PR60
  • Essais en charge (REI30) réalisés dans les conditions météorologiques normales jusqu’à extrêmes
  • Le système est labélisé qualité DVS et certifié selon DIN EN 1090-3
  • Sécurité anti-chute et accessible pour les opérations d’entretien selon DIN EN 18008-6
  • Résistance à une exposition au feu depuis l’extérieur par des flammèches et la chaleur rayonnante avec classification B, roof(t1) selon DIN EN 13501-5

Optimisation des systèmes d’étanchéité et de drainage

  • Ventilation efficace des feuillures du verre et drainage contrôlé de l’eau et de la condensation
  • Système d’étanchéité à plusieurs niveaux  par chevauchement conçu sans joints directs  disposant d’un drainage secondaire
  • Niveau de drainage secondaire (montants-traverses) continu sans jointures
  • Réduction du risque de condensation grâce à l’augmentation de la température de surface sur le bord du verre

Gestion active de l’énergie

  • Réduction des déperditions thermiques dans la structure du cadre

Les différents équipements

Verrière de toit résistante au feu F30 / REI30


Les différents vitrages

  • Vitrage isolant (valeur Ug 1,7 à 1,1 W/(m²K) avec verre feuilleté de sécurité
  • Verre de protection solaire
Double vitrage isolantCoefficient de transmission thermique Ug*Coefficient de transmission thermique Ug**Indice de transmission lumineuse τCoefficient global de transmission d’énergie g
Standard1,2 W/m²K1,7 W/m²K76 %

59 %

Film matca. 1,2 W/m²K ca. 1,7 W/m²K--
Protection solaire1,1 W/m²K1,6 W/m²K65 %

37 %

*vertical **horizontal

Les détails techniques

Verrière de toit Résistance au feu F30 / REI30


Système de profilés – L’efficience énergétique et la sécurité dans des formes créatives

  • Structure porteuse aluminium robuste et résistante à la torsion
  • Drainage contrôlé de l’eau et de la condensation par un dispositif secondaire en EPDM
  • Serrage contrôlé du verre grâce aux écarteurs isolés
  • Tenue élastique de la vitre en verre
  • Éléments visibles de la structure porteuse aluminium en couleurs RAL

Sécurité de la verrière grâce à la certification européenne CE selon la norme EN 13830

  • Étanchéité contre la pluie battante : Classe RE 1950 (selon EN 12154 / EN 12155)
  • Étanchéité à l’air : Classe AE 3000 (selon EN 12152 / EN 12153)
  • Résistance au vent : (EN 13116 / EN 12179 / charge admissible 2000 Pa et 3000 Pa pour une charge accrue)

Efficience énergétique certifiée

  • Coefficient de transmission thermique des montants et des traverses (Um/t) de 1,5 à 1,75 W/(m²K) (varie selon l’épaisseur du verre)
  • Facteur de température superficielle fRSI de 0,56 à 0,78 (varie selon l’épaisseur du verre)
