Lanterneau continu LAMILUX – système CI lanterneau continu W | R

Configuration flexible en forme, couleur et fonction


Aperçu des avantages

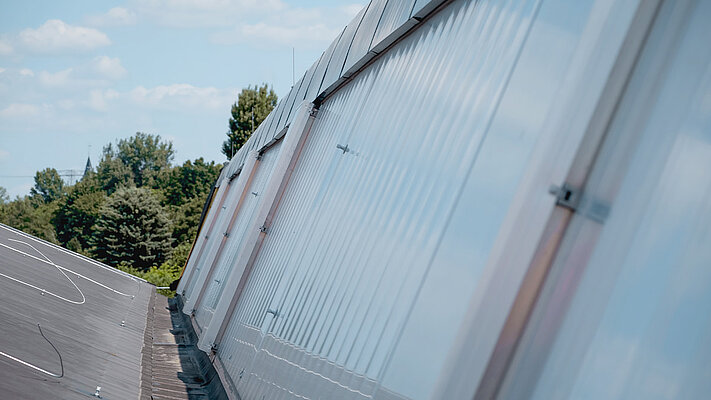

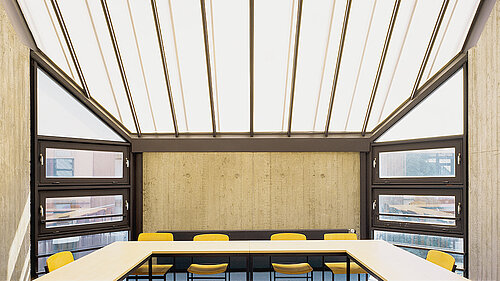

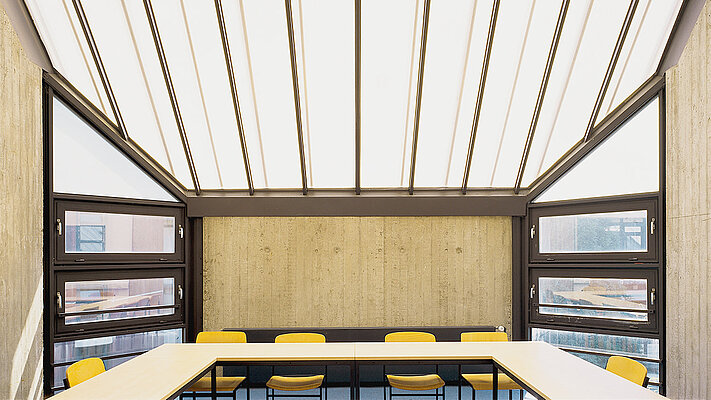

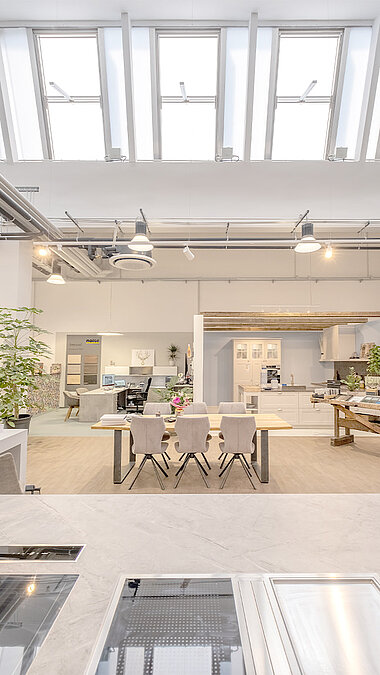

Lanterneau continu W | R


Efficacité énergétique

  • Une isolation thermique parfaite avec homologation générale du service de surveillance des travaux
  • Système global modulaire composé de nombreux composants individuels innovants parfaitement assortis
  • Les composants métalliques intérieurs et extérieurs de la construction porteuse et des systèmes de clapets sont complètement séparés entre eux du point de vue thermique
  • Vitrages en matière plastique avec des coefficients de transmission thermique extrêmement faibles
  • Toutes les variantes de vitrage atteignent la classe d’étanchéité à l’air la plus élevée, jusqu’à la classe 4 selon EN 12207

Stabilité, sécurité et DENFC

  • Effet d’extraction efficace avec l’exutoire de fumées Système CI type W | R (DIN EN 12101-2), sous forme tandem série
  • Ouverture rapide en cas d’incendie par déclenchement thermique, thermique et à CO2 ou électrique à distance
  • Tous les dispositifs d’évacuation des fumées et de la chaleur sont également intercompatibles avec des installations de ventilation
  • Stabilité élevée du système de clapets en position ouverte grâce à des traverses multi-articulées à amortissement
  • Nous assurons pour vous une maintenance professionnelle et régulière

Contrôlé et certifié

Homologation générale du système par le centre technique du bâtiment (ABZ): Justificatif d’utilisation allemand
L’homologation générale du système par le centre technique du bâtiment (ABZ) est délivrée par l’Institut allemand des techniques de construction (DIBt). Ce certificat représente une appréciation relative à l’aptitude d’utilisation ou encore l’applicabilité d’un produit de construction par rapport aux exigences prescrites par les autorités de la construction.

Certificat de qualité LAMILUX – Nous fournissons ainsi la preuve que le système d’éclairage zénithal livré a été fabriqué en conformité avec les produits homologués et les exigences techniques qui en découlent. Vous pouvez compter sur nous, car nous tenons nos promesses !

Certificats d’essais et homologations européennes

  • Propriétés de protection thermique contrôlées selon EN ISO 10077-1
  • Étanchéité contre la pluie battante contrôlée selon EN 12208
  • Étanchéité à l’air contrôlée selon EN 12207
  • Comportement au feu du vitrage classé selon EN 13501-1
  • Caractère auto-fusible du vitrage confirmé selon la norme DIN 18230-1
  • Installations DENFC en tant que clapet simple et double testées et classées selon EN 12101-2

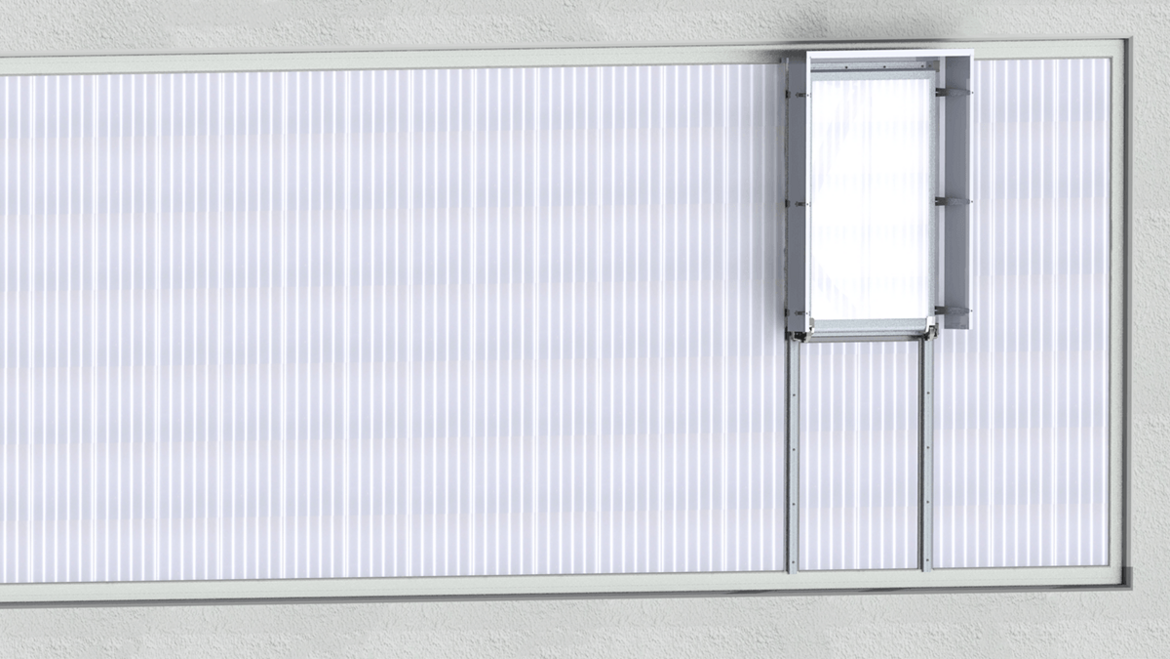

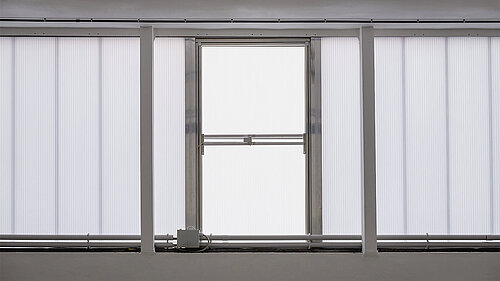

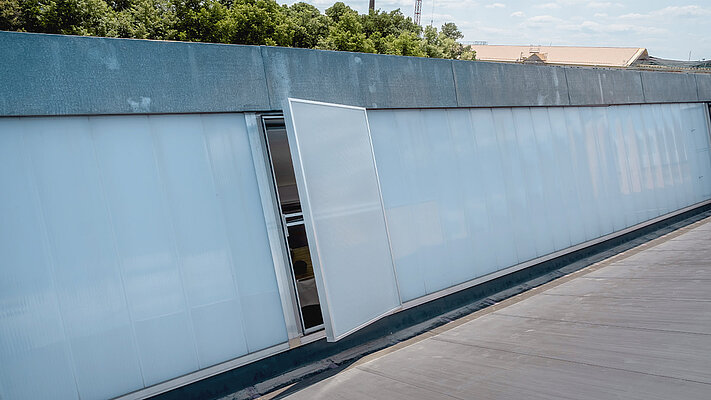

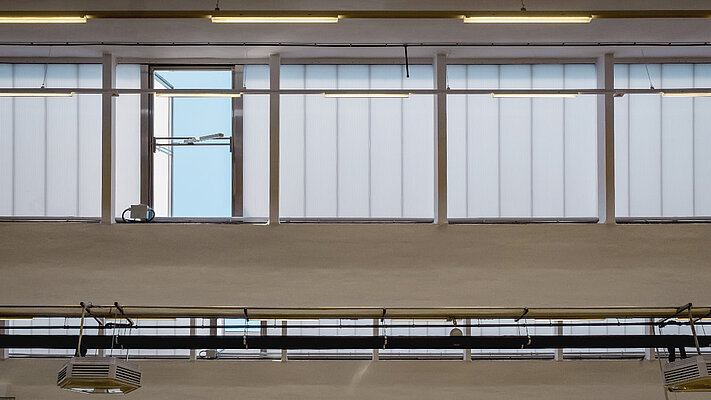

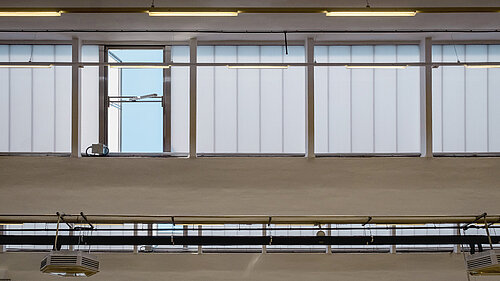

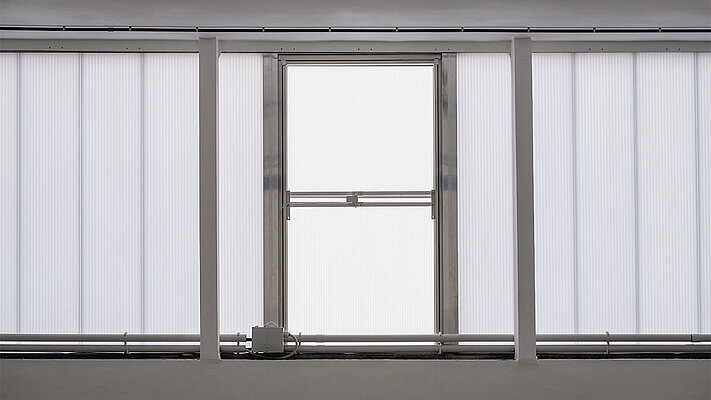

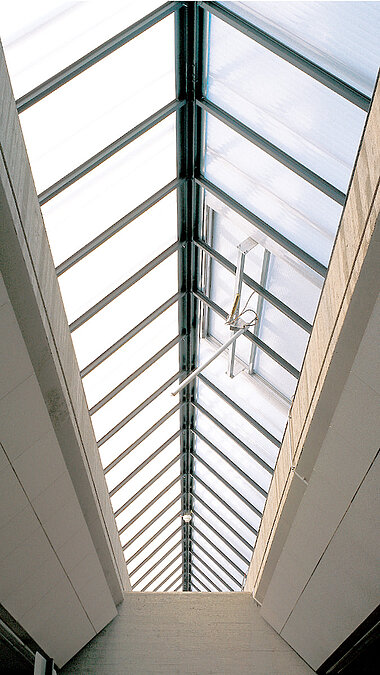

Systèmes de clapets pour les DENFC et la ventilation

  • Intégration possible sous forme de clapet simple ou en tandem
  • Ventilation à déclenchement manuel ou automatisée par moteurs (24V/23V) à chaînes ou vérins pneumatiques
  • Ouverture rapide en cas d’incendie par déclenchement Thermique, par thermo-Fusible CO2 ou électrique
  • Contrôle efficace des systèmes de clapets pour la ventilation et l’aération naturelles avec capteurs de vent et pluie et dispositifs de contrôle supplémentaires
  • Parfaite étanchéité contre la pluie battante grâce au cadre d’étanchéité soudé
  • Excellente isolation thermique



Dimensions et valeurs

Lanterneau continu W | R


Surface d’ouverture aérodynamique des clapets
avec une inclinaison de 30° des surfaces vitrées

Hauteur (mm)Largeur (mm)
 1000150020002100 TS*4200 TS*
8300,52 m²0,77 m²1,02 m²1,03 m²1,91 m²
11000,67 m²0,97 m²1,29 m²1,32 m²2,39 m²
14000,81 m²1,21 m²1,61 m²1,56 m²2,99 m²
16900,96 m²1,43 m²1,91 m²1,85 m²3,54 m²

* seulement sous forme de DENFC en tandem

Aerodynamisch wirksame Öffnungsfläche des Klappensystems
bei 45° Neigung der Verglasungsflächen

Höhe (mm)Breite (mm)
 1000150020002100 TS*4200 TS*
8300,52 m²0,77 m²1,02 m²1,03 m²1,91 m²
11000,68 m²1,00 m²1,33 m²1,32 m²2,44 m²
14000,84 m²1,25 m²1,66 m²1,59 m²2,99 m²
16900,99 m²1,49 m²1,98 m²1,89 m²3,54 m²

* nur als tandem-serielles RWG

Surface d’ouverture aérodynamique des clapets
avec une inclinaison de 60° des surfaces vitrées

Hauteur (mm)Largeur (mm)
 1000150020002100 TS*4200 TS*
8300,50 m²0,74 m²0,99 m²0,96 m²1,84 m²
11000,65 m²0,97 m²1,29 m²1,23 m²2,39 m²
14000,81 m²1,21 m²1,61 m²1,53 m²2,93 m²
16900,96 m²1,41 m²1,87 m²1,82 m²3,47 m²

* seulement sous forme de DENFC en tandem

Aerodynamisch wirksame Öffnungsfläche des Klappensystems
bei 90° Neigung der Verglasungsflächen

Höhe (mm)Breite (mm)
 1000150020002100 TS*4200 TS*
8300,49 m²0,73 m²0,97 m²0,94 m²1,81 m²
11000,64 m²0,95 m²1,26 m²1,21 m²2,31 m²
14000,80 m²1,19 m²1,58 m²1,51 m²2,88 m²
16900,94 m²1,38 m²1,84 m²1,78 m²3,41 m²

* nur als tandem-serielles RWG
