LAMILUX Flat Roof Access Hatch Comfort Square
Des regards de lumière au design exclusif

LAMILUX Flat Roof Access Hatch Comfort Square

Une forme unique – pour de grandes libertés architecturales


Aperçu des avantages

LAMILUX Flat Roof Access Hatch Comfort Square


Design et confort

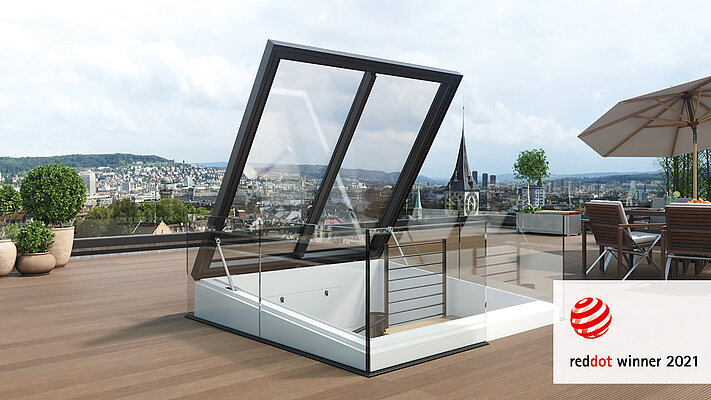

  • Récompensé par le Red Dot Design Award 2021 dans la catégorie Product Design

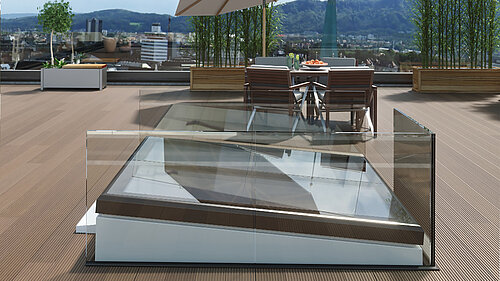

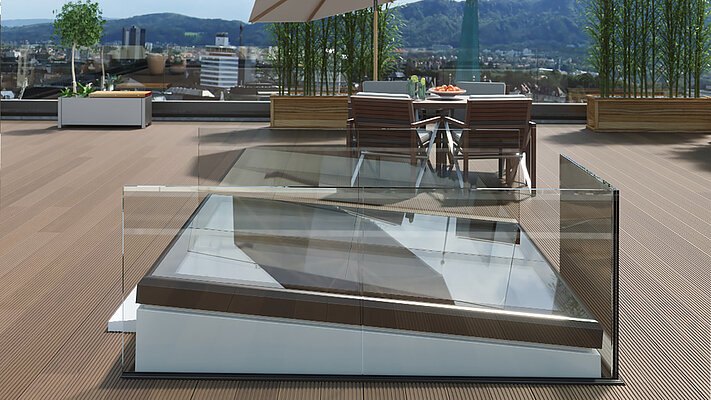

  • Pénétration maximale de la lumière naturelle grâce à la surface vitrée de 4 m²

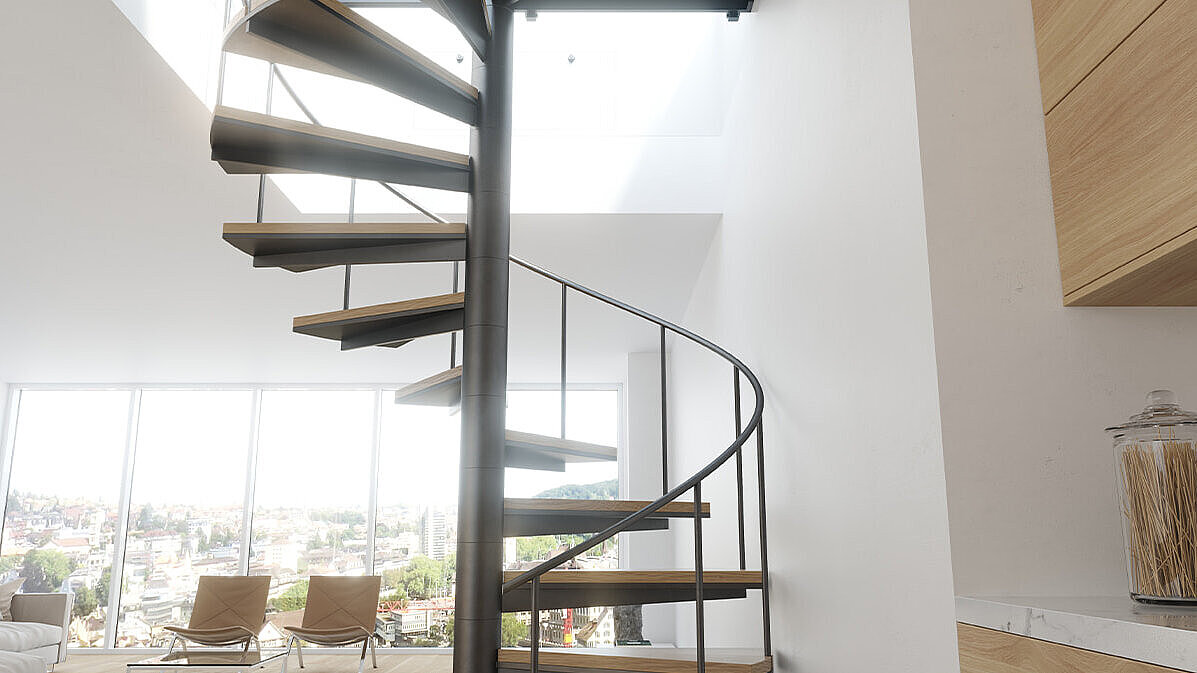

  • Libertés architecturales pour les architectes, accès possible via un escalier tournant ou un escalier à palier (non fourni)

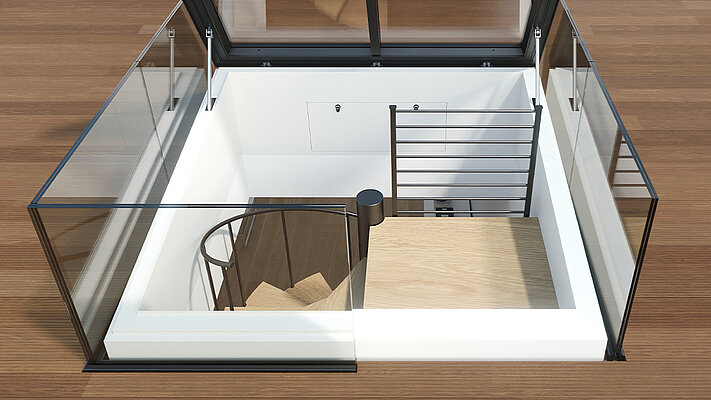

  • Forme parfaitement adaptée à votre toiture en terrasse, accès possible via les trois côtés ouverts
  • La sortie pour toiture en terrasse s’ouvre de 70° en 45 secondes environ
  • Le mécanisme rabattant contribue à davantage de place sur la toiture en terrasse
  • Autonettoyant grâce à l’élément de costière incliné et la transition plane du cadre au vitrage
  • Ouverture continue par vérin hydraulique
  • Vaste choix de coloris selon la carte RAL (profilés d’encadrement et surface d’intrados)
  • Le système de vantail, le dispositif d’ouverture motorisée et l’élément de costière sont entièrement prémontés en usine

Sécurité

  • Fonction d’arrêt d’urgence lors de la fermeture surveillée par barrière photoélectrique
  • Ouverture et fermeture par le biais d’un interrupteur à clé
  • Possibilité d’ouverture ou de fermeture pendant une panne électrique par actionnement manuel à l’aide d’un levier
  • Répond à la norme DIN 18234 sans mesures supplémentaires (résistance à la propagation du feu sur les toitures en terrasse)
  • Sécurité antichute selon DIN 18008-6
  • En standard : vitre extérieure en verre de sécurité trempé, vitre intérieure en verre de sécurité feuilleté
  • Résistance à une exposition au feu depuis l’extérieur par des flammèches et la chaleur rayonnante avec classification Broof(t1) selon DIN EN 13501-5

Efficacité énergétique

  • Construction globale exempte de ponts thermiques
  • Élément de costière avec isolation thermique à pleine surface
  • Possibilité d’équipement avec verres fonctionnels de qualité supérieure
  • Risque de condensation réduit

Les différents équipements

LAMILUX Flat Roof Access Hatch Comfort Square


Les différents vitrages

Désignation Valeur Ug Perméabilité à la lumièrePerméabilité énergétique totale Isolation acoustique
Verre de protection contre la chaleur W1100,6 W/(m²K)72 %51 %39 dB

Entraînement d’ouverture

Une ouverture continue est réalisée sur l’ensemble du vantail par un vérin hydraulique, lequel est piloté par un groupe hydraulique à commande électrique (230 V). Le Flat Roof Access Hatch Comfort Square est équipé d’un commutateur de fin de course servant à la surveillance de l’ouverture ainsi que d’une barrière photoélectrique destinée à surveiller la zone de sortie de l’élément. L’ouverture de l’élément s’effectue en commandant le groupe hydraulique avec un interrupteur à clé à circuit d’homme mort.

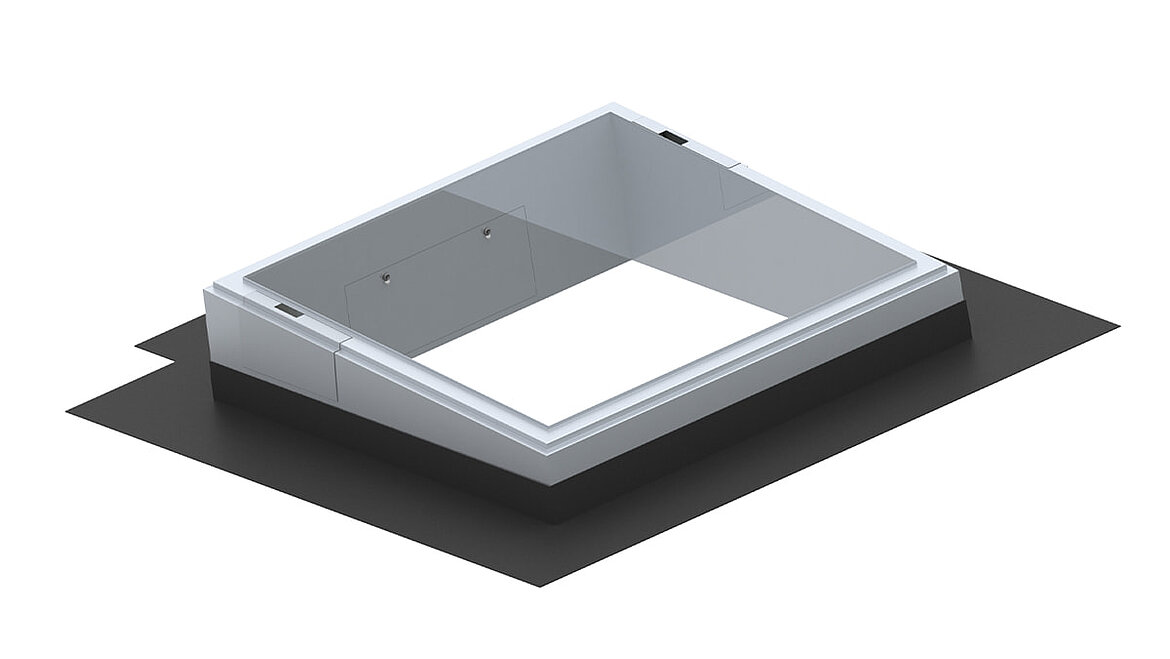

Élément de costière

L’élément de costière (mesure OKD 200 x 200 cm) constitue le socle pour la construction. Il contribue à un raccordement thermique idéal au corps du bâtiment. L’élément de costière se compose d’une structure en acier et il est isolé en continu avec de la laine de roche. Le côté intérieur est revêtu d’une feuille d’aluminium enduite dont la couleur peut être choisie parmi toutes les nuances RAL classiques, avec l’extérieur en PRFV à pigmentation blanche dans la masse. L’élément de costière satisfait à la norme DIN 18234 – résistance à la propagation du feu sur les toitures sans mesures supplémentaires.

La hauteur de l’élément de costière est de 51 cm côté chéneau et de 68 cm sur le côté long opposé. L’inclinaison de la surface est de 5°, ce qui assure un pouvoir autonettoyant idéal.

Efficacité énergétique

Notre LAMILUX Flat Roof Access Hatch Comfort Square présente des profils isothermes optimaux et ainsi un risque de condensation réduit au minimum. Même dans la zone de jonction, la sortie pour toiture en terrasse dispose d’une isolation thermique élevée.
