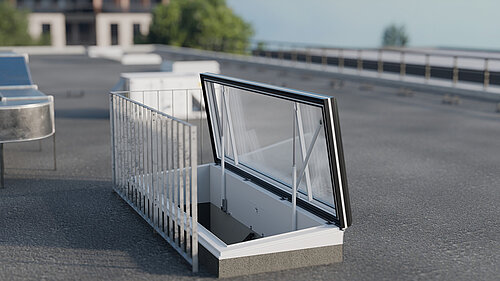

LAMILUX Flat Roof Access Hatch Service FE
Pour un accès aisé aux toits à usage technique
Tous les avantages en un coup d'œil
LAMILUX Flat Roof Access Hatch Service FE
Application
- Accès sécurisé aux toits plats à usage technique
- Trappe d'accès pour les travaux de maintenance sur les toits végétalisés, équipés d'installations photovoltaïques et ou de systèmes de Ventilation

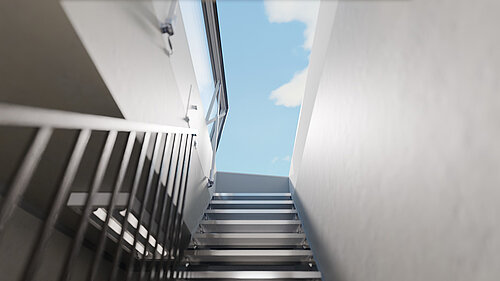

- Accès spacieux au toit en combinaison avec un escalier droit (à fournir sur place)
- Utilisation modulable dans les bâtiments industriels, résidentiels et publics
- Différentes options de vitrage pour chaque application
Sécurité
- Étanchéité à la pluie battante conforme à la norme DIN EN 1027 classe E
- Conforme à la directive Machines selon la norme CE
- Résistance à la charge due au vent selon la norme DIN EN 12211, classe C5
- Protection contre les chutes, en position fermée, selon la norme DIN 18008-6
- Imperméabilité à l'air conforme à la norme DIN EN 1026, classe 4
- Conforme à la norme DIN EN 12978 « Portes et portails – Dispositifs de sécurité pour portes et portails motorisés »
Design
- Dimensions généreuses : 90 × 250 cm ou 90 × 300 cm
- Design haut de gamme pour un apport maximal de lumière naturelle
- Pente de 5° pour l’écoulement de l'eau et un effet autonettoyant
- Ouverture en continu jusqu'à 80° en 60 secondes
- Ouverture via deux moteurs électriques avec batterie – même en cas de coupure de courant
Efficacité énergétique
- Système composite en aluminium à haute résistance avec rupture de pont thermique
- Zone centrale composite isolée sur toute la longueur
- Double système d'étanchéité périphérique
Les variantes d'équipement
LAMILUX Flat Roof Access Hatch Service FE
Types de vitrage
| Remplissage | Coefficient Ug | Isolation acoustique | Transmission de la lumière | Coefficient de transmission énergétique | |
|---|---|---|---|---|---|
| Vitrage à isolation thermique W110 | 0,6 W/(m²K) | 39 dB | 72 % | 51 % | |
| Vitrage à isolation thermique avec film mat W303 | 0,6 W/(m²K) | 39 dB | 49 % | 50 % | |
| Vitrage avec protection solaire S117 (60/30) | 0,6 W/(m²K) | 39 dB | 55 % | 30 % | |
| Vitrage avec protection solaire avec film mat S118 (60/30) | 0,6 W/(m²K) | 39 dB | 37 % | 29 % | |
| Vitrage avec protection solaire S121 (50/25) | 0,6 W/(m²K) | 39 dB | 45 % | 25 % | |
| Vitrage avec protection solaire avec film mat S122 (50/25) | 0,6 W/(m²K) | 39 dB | 31 % | 24 % | |
| Vitrage avec protection solaire S125 (70/37) | 0,6 W/(m²K) | 39 dB | 62 % | 34 % | |
| Vitrage avec protection solaire avec film mat S126 (70/37) | 0,6 W/(m²K) | 39 dB | 42 % | 33 % |

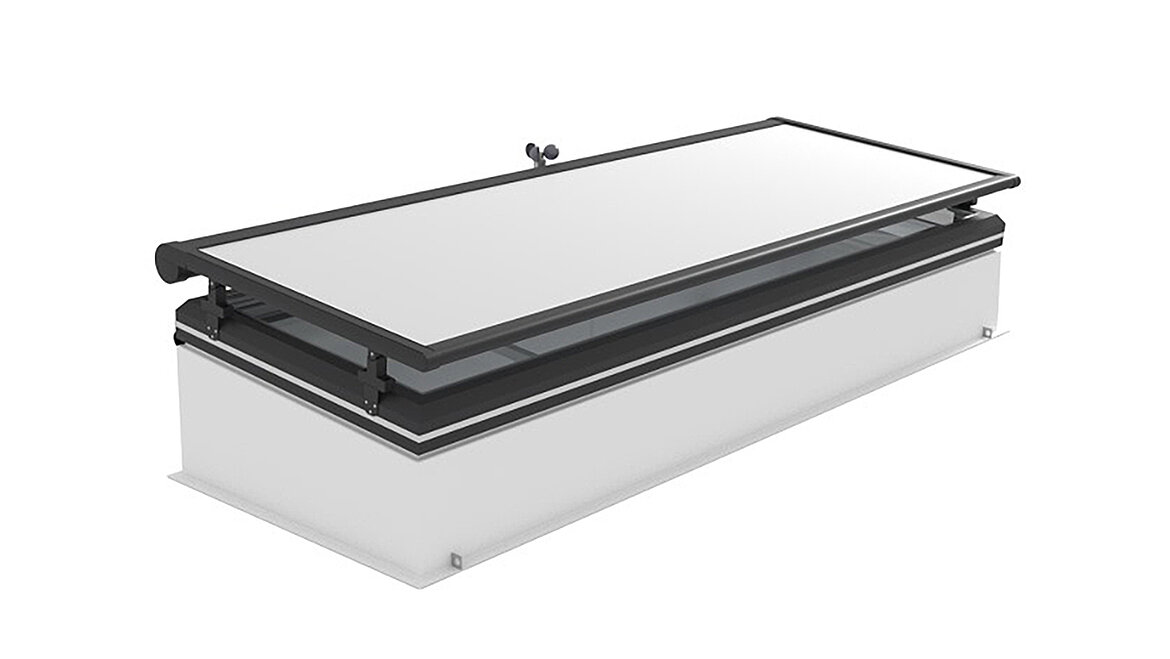

Protection solaire
La lumière naturelle et la chaleur solaire peuvent être exploitées comme de précieuses sources d'énergie pour les bâtiments et contribuent à réduire les coûts de chauffage et d'éclairage. Cette énergie doit toutefois être gérée de manière ciblée. C'est ce que permettent les systèmes d'ombrage réglables. Le système d'ombrage extérieur destiné à la Flat Roof Access Hatch Service FE de LAMILUX est précisément conçu à cet effet.

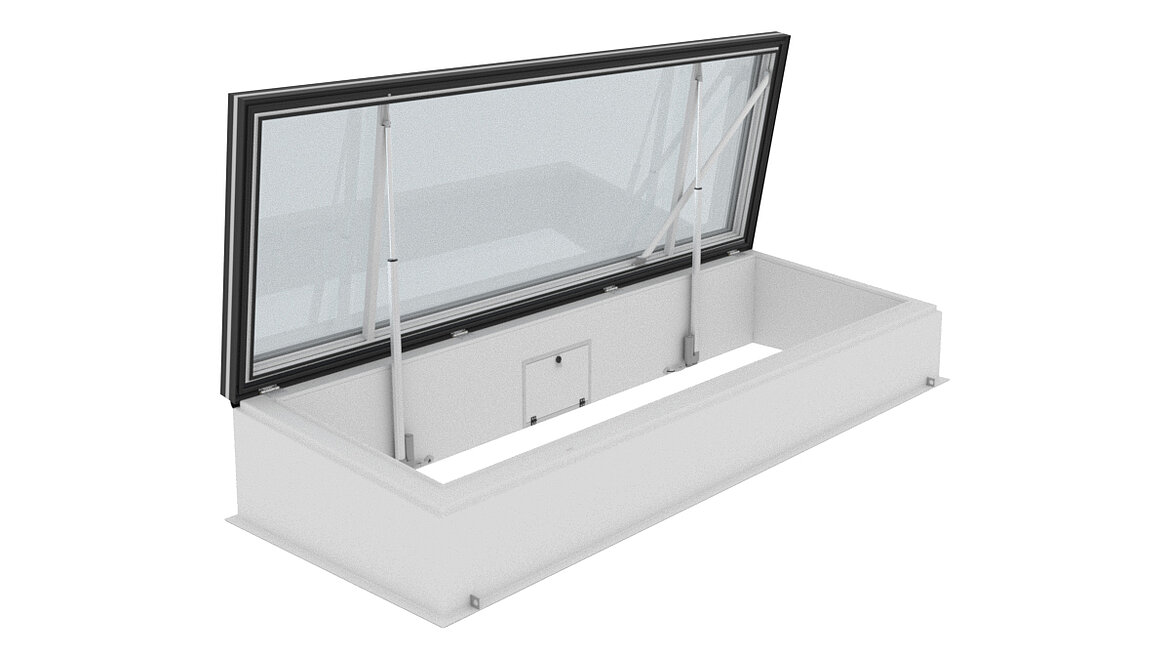

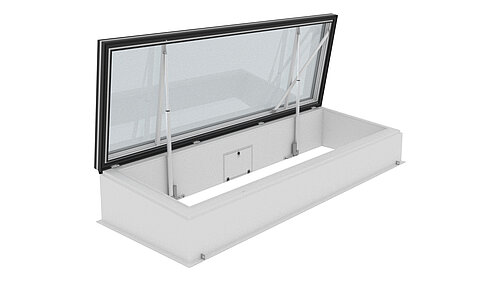

Mécanismes d'ouverture
Le volet s'ouvre en continu et de manière régulière grâce à des moteurs électriques positionnés sur chaque côté étroit. Les moteurs sont commandés par un interrupteur à clé avec fonction « homme mort » afin de garantir un fonctionnement sûr. Grâce à l'angle du faisceau maximal d'environ 80°, on obtient une largeur d'ouverture projetée d'environ 799 mm. En fonctionnement normal, l’accès toiture est alimentée en courant secteur 230 V, ce qui permet également de recharger automatiquement les batteries intégrées. En cas de coupure de courant, le système passe automatiquement en mode batterie. La capacité de la batterie suffit pour environ 20 cycles d'ouverture de l'aile.
Couronne-aptateur
L'élément de couronne isolé thermiquement constitue la base de la construction et assure une liaison thermique optimale avec la structure du bâtiment. Il est disponible dans les tailles de commande 90 × 250 cm et 90 × 300 cm. La surface intérieure est en tôle d'acier revêtue de couleur RAL 9016 (Blanc signalisation), tandis que la face extérieure est en PRV dans une teinte similaire à RAL 9016. L'élément de couronnement est incliné de 5°, ce qui favorise un écoulement efficace de l'eau et l'autonettoyage de la surface. La hauteur est d'environ 40,5 cm du côté avant-toit et d'environ 48 cm du côté opposé, au niveau du faîte.
